| 管缆防护套 |
JYG-65 DGT DGT tube electric cable protection set
结构与用途
DGT管缆防护套由塑料链环合上下夹箍组成，其端部装有联结器，一端为固定端，别一端为活动端，分别固定在机床的相关部件上，能有效地随机床的相关部件协调一致的随行运动，形成定向柔性结构。根据不同安装方式，联接器有A.B.C三种形式，供用户选择，以适用于各类机床上电线，电缆，液管及粉尘管等布置安装，也适用于其它工作机械 |
| 规格 |
1= |
2= |
3= |
4= |

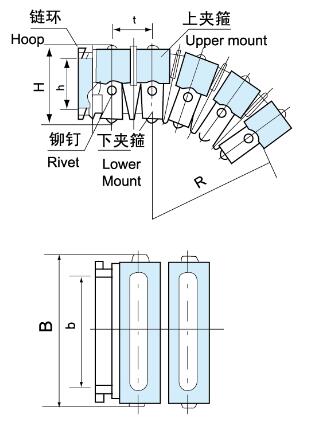

| 参数 |
| 链环内腔高度h |
25 |
38 |
52 |
72 |
| 链环内腔高度b |
45 |
73 |
102 |
162 |
| 节距t |
20 |
20 |
25 |
30 |
| 弯曲半径 R |
（70）（105）（155） |
（105）（205）（255） |
（145）（230）（305） |
（190）（255）（355） |
| 外框高度H |
39 |
-53 |
-70 |
-93 |
| 外框高度B |
-62 |
-91 |
-122 |
-186 |
| 最大自由悬伸长度 L |
1500 |
2000 |
2500 |
3000 |
| 订货规格与型号如下： |
| 1.1#×1200 -A或25×45×1200 -A- 2.2#×1800 -AB或38×73×1800 -AB |
| 参数 |
e |
B3 |
B5 |
L1 |
L2 |
L3 |
d |
H3 |
H1 |
单位/米 |
单个/只 |
| 规格 |
| 1" |
22 |
55 |
50 |
30 |
8 |
22 |
2-￠6.5 |
35 |
24 |
120 |
12 |
| 2" |
50 |
84 |
76 |
35 |
10 |
27 |
2-￠6.5 |
49 |
30 |
140 |
15 |
| 3" |
65 |
115 |
110 |
40 |
11 |
30 |
2-￠8.5 |
65 |
40 |
160 |
28 |
| 4" |
100 |
178 |
140 |
45 |
13 |
33 |
2-￠10.5 |
88 |
52 |
200 |
38 |
| 参数 |
e |
H3 |
B1 |
L1 |
d |
t |
单位/米 |
单个/只 |
| 规格 |
| 1" |
75 |
35 |
90 |
30 |
2-￠6.5 |
5 |
120 |
12 |
| 2" |
105 |
49 |
120 |
35 |
2-￠6.5 |
6 |
140 |
15 |
| 3" |
140 |
65 |
160 |
40 |
2-￠8.5 |
7 |
160 |
28 |
| 4" |
200 |
88 |
226 |
45 |
2-￠10.5 |
8 |
200 |
38 |
| 参数 |
ed |
eh |
B3 |
H4 |
L1 |
d |
t1 |
单位/米 |
单个/只 |
| 规格 |
| 1" |
18 |
55 |
55 |
71 |
30 |
4-￠6.5 |
5 |
120 |
8.5 |
| 2" |
45 |
70 |
84 |
85 |
35 |
4-￠6.5 |
6 |
140 |
12.5 |
| 3" |
60 |
90 |
115 |
110 |
40 |
4-￠8.5 |
7 |
160 |
28 |
| 4" |
95 |
110 |
178 |
136 |
45 |
4-￠10.5 |
8 |
200 |
38 |
|
